HQM Serie 600 UPS modular 600kVA Control completo de DSP de tres fases con salida PF1.0
Datos del producto:
| Lugar de origen: | China Shenzhen |
| Nombre de la marca: | HRD/OEM |
| Certificación: | CE |
| Número de modelo: | HOM300, HQM400, HQM500, HQM600 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | 21000USD/PCS |
| Detalles de empaquetado: | estándar para la exportación |
| Tiempo de entrega: | Dentro de dos semanas |
| Capacidad de la fuente: | 100pcs/month |
|
Información detallada |
|||
| El color: | Negro | El tipo: | El inversor de nivel 3 más avanzado en línea |
|---|---|---|---|

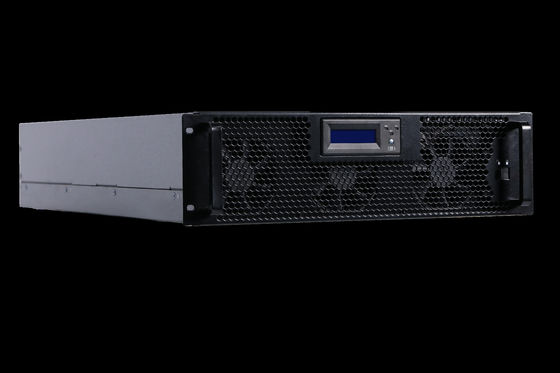

| Control de las emisiones: | control completo del DSP | Módulo de energía: | 50kVA/50kW, soporte de 3U |
| Eficiencia: | 960,5% en modo normal | PF de entrada: | por encima de 0.999 |
| Thdi: | menos del 3% para carga lineal, menos del 5% para carga no lineal | En paralelo: | 3 unidades, con una potencia de hasta 1800 kVA |
| Cargador: | Cargador ABM, con 3 etapas de carga, maximizar la duración de la batería | Interfaz: | Los contactos secos RS232, RS485, USB, SNMP, AS400 y programables |
| Muestra: | 10.4 pulgadas de color con pantalla táctil | El paseo de energía en: | - ¿ Qué? |
| Protección: | Protección completa, sobrecarga, cortocircuito, etc. | sueño inteligente: | Sí, ahorrar energía |
| PF de salida: | 1.0 | El THDu: | La carga lineal de THDu es < 1% y la carga no lineal de THDu < 5% |
| Voltado de salida: | Las emisiones de gases de efecto invernadero de las instalaciones de combustión interna se determina | Aplicación: | Telecomunicaciones, ordenador, gobierno, financiero, fabricación |
| Protección: | Cortocircuito, sobreintensidad de corriente, sobretensión, sobrecarga, cargas desequilibradas | Fase: | Tres fases |
| Resaltar: | UPS en línea elegante,Conversión doble UPS en línea |
||
Descripción de producto

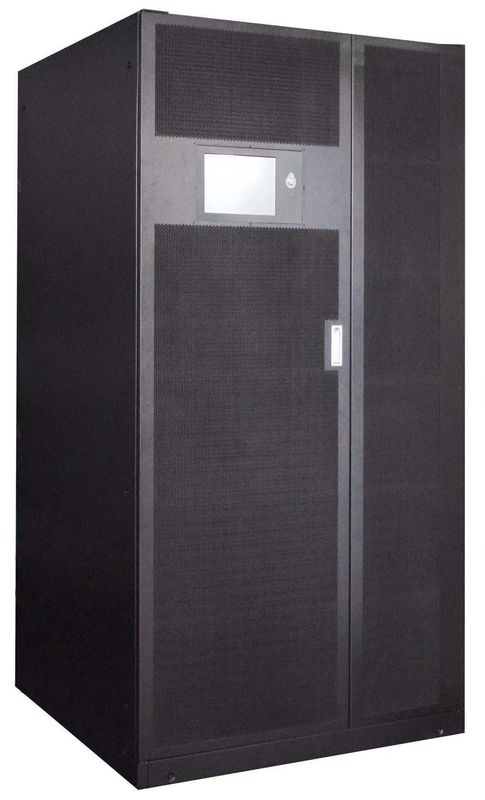

Nombre:UPS online modular HQ-M500 Series 50-600kVA
Modelo:Serie HQ-M500
Resumen:
Rango de potencia: 50～500kVA;
Capacidad del módulo: 50kVA;
Configuración: 4-12 ranuras;
Aplicación:
Centros de datos, telecomunicaciones, redes, seguridad, laboratorios, metro, hospitales, gobierno, militares, energía, transporte, radiodifusión, bancos, universidades, investigación científica, petroquímica, etc.
Características:
l Control digital completo DSP en el proceso de rectificación, inversor, carga y descarga
l Solución inteligente de gestión de baterías, adoptada la gestión inteligente de carga y descarga de baterías de “tercer orden”, prolonga la vida útil de la batería
l Factor de potencia de entrada de hasta 0,999, corriente armónica de entrada: <3%, inversor de 3 niveles, eficiencia del sistema superior al 96,5%
l Autodiagnóstico inteligente del sistema, abundantes registros de fallas, gran capacidad de almacenamiento de registros históricos
l Interfaz hombre-máquina amigable, con pantalla táctil grande y teclado, abundante información
l Sistema online de conversión doble, trifásico de entrada, trifásico de salida, proporciona la mejor calidad de electricidad y protección de carga
l Diseño modular, compatible con conexión en caliente, mantenimiento conveniente en el sitio
l Excelente adaptabilidad de carga, capacidad de sobrecarga y cortocircuito
l Tecnología de control de circulación digital, alta fiabilidad en paralelo hasta 3 bastidores, alcanzando 1800kVA
l Función de suspensión inteligente, el sistema puede apagar inteligentemente algunos módulos según la carga, logrando una mayor eficiencia
l Múltiples interfaces de comunicación: RS232, RS485, USB, SNMP, AS400 y contactos secos programables
l Función EPO
l Todas las PCB adoptan tecnología de triple protección
Especificación:
| Modelo | HQ-M200 | HQ-M300 | HQ-M500 | HQ-M600 |
| Capacidad del sistema | 200kVA | 300kVA | 500kVA | 600kVA |
| Capacidad del módulo de potencia | 50kVA | 50kVA | 50kVA | 50kVA |
| N.º de módulos | 4 | 6 | 10 | 12 |
| Principal | ||||
| Cableado de entrada | 3F+N+PE | |||
| Tensión nominal | 380/400/415VAC (línea-línea) | |||
| Factor de potencia de entrada | >0.99 | |||
| Distorsión armónica total | THDi<3% para carga lineal completa, THDi<5% para carga no lineal completa | |||
| Rango de tensión |
304～478Vac (línea-línea) 100% de carga; 228V~304Vac (línea-línea) carga reducida del 100%-75% linealmente |
|||
| Frecuencia de entrada | 40Hz～70Hz | |||
| Bypass | ||||
| Tensión nominal | 380/400/415VAC (línea-línea) | |||
| Rango de tensión | Rango predeterminado +15%～-20%(+10%,+15%,+20%,+25%, +25%-10%,-15%, -20%, -30%,-40% se puede configurar) | |||
| Frecuencia de entrada | ±1Hz,±3Hz,±5Hz se puede configurar | |||
| Batería | ||||
| Tensión de entrada | ±240VDC (el número de baterías se puede seleccionar de 30 a 44) | |||
| Potencia de carga | 20% * Módulo de potencia | |||
| Precisión de la tensión de carga | ±1% | |||
| Salida | ||||
| Tensión nominal | 380/400/415VAC (línea-línea) | |||
| Frecuencia nominal | 50/60Hz | |||
| Factor de potencia | 1.0 | |||
| Tensión Accuracy | ≤±1.0%@Estable ；≤±5.0%@ Transitorio | |||
| Respuesta dinámica | <5% (Carga escalonada del 20% - 80% -20%) | |||
| Tiempo de recuperación dinámica | < 20ms (Carga escalonada del 0% - 100% -0%) | |||
| THDu | THDu <1%(carga lineal),THDu<5%(carga no lineal), | |||
| Capacidad de sobrecarga |
110% de sobrecarga durante 60 min; 125% de sobrecarga durante 10 min; 150% de sobrecarga durante 1 min; >150% de sobrecarga durante 200ms |
|||
| Sistema | ||||
| Eficiencia | >96.5% (Modo de doble interruptor) | |||
| Pantalla | Pantalla táctil de 10,4 pulgadas + LCD + LED | |||
| IP | IP20 | |||
| Entorno | Temperatura de funcionamiento: 0-40℃；Humedad relativa 0-95% (sin condensación) | |||
| Ruido | <55dB@1 metro de distancia | |||
| Dimensiones (AnxPxAl mm) y Peso (kg) | ||||
| Dimensión del armario | 600*850*2000 | 600*1100*2000 | 1000*1000*2000 | 1000*1000*2000 |
| Dimensión del módulo | 510*700*135mm | |||
| Peso del armario | 190kg | 270kg | 450kg | 450kg |
| Peso del módulo | 39kg | 39kg | 39kg | 39kg |
Nota: las especificaciones están sujetas a cambios sin previo aviso.
