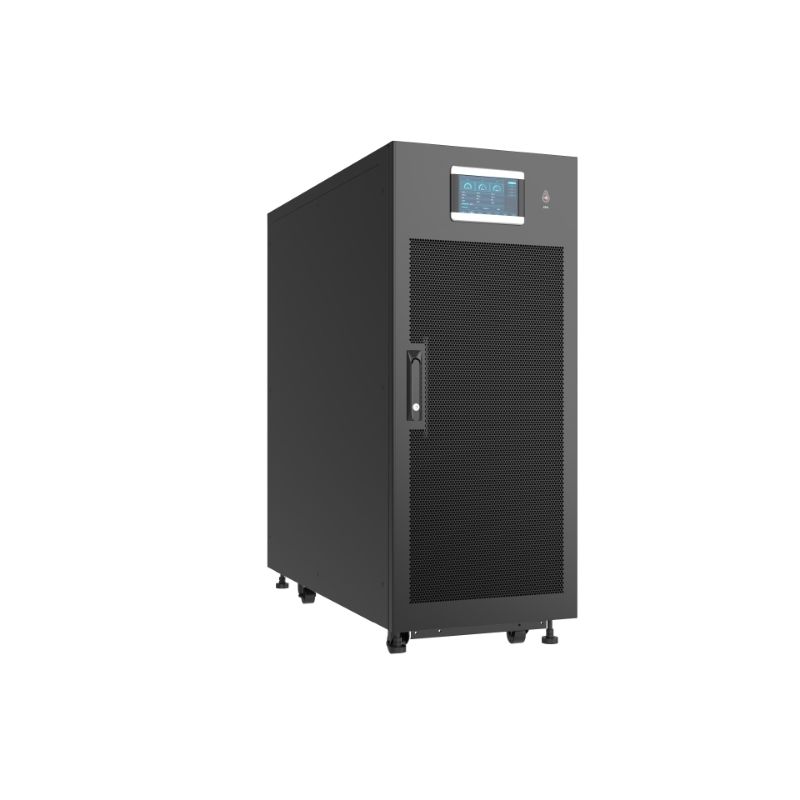

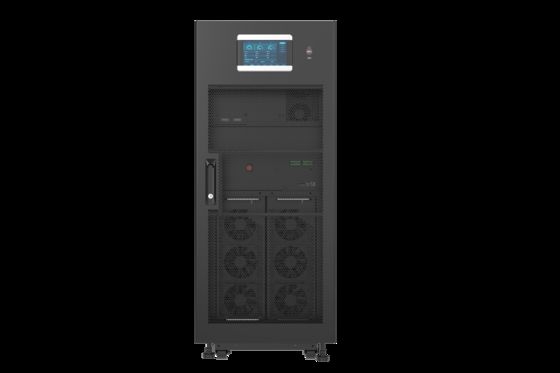

PWM Serie UPS HF en línea 60-120kVA para suministro de energía estable
Datos del producto:
| Place of Origin: | CHINA |
| Nombre de la marca: | OEM/HRD |
| Certificación: | ISO9001,CE |
| Model Number: | PWM3360X,PWM3390X,PW33120X |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5 |
|---|---|
| Precio: | 4500-8000USD |
| Packaging Details: | standard for export |
| Supply Ability: | 500PCS /WEEK |
|
Información detallada |
|||
| Resaltar: | 120 kVA UPS de frecuencia alta en línea,Serie PWM UPS HF en línea,UPS de alta frecuencia en línea |
||
|---|---|---|---|
Descripción de producto
POZO DE ENERGÍAMÁXIMOSerie UPS HF en línea trifásica60-120kVA, 1,0 factor de potencia
(Para380/400/415Vacío, línea-líneaVoltaje)
Introducción:La serie MAX de Powerwell trifásica de 60-120 kVA es una fuente de alimentación ininterrumpida sin transformador de alta calidad que ha adoptado la tecnología eléctrica y electrónica líder en el mundo para aumentar el rendimiento y la alta confiabilidad (MTBF>200 000 h). Al tener un factor de potencia de entrada de 1,0 y una distorsión armónica total inferior al 3 %, este SAI es ecológico y ahorra energía.
Y un diseño modular similar para un mantenimiento cómodo.
Aplicaciones perfectas:
Servidor de Internet, sistema de red de mediana escala / centro de cómputo, banco y valores, grupo de servidores comerciales, equipos de precisión, etc.
Características: tecnología de control digital completa
Control totalmente digital con procesador de chip DSP, todos los subsistemas están controlados digitalmente, incluido el rectificador IGBT, el inversor, el cargador, etc.
Excelentes propiedades eléctricas.
La verdadera instrucción de doble conversión en línea ofrece protección de energía segura y efectiva para diversas cargas, con una fuerte capacidad de carga de salida;
Alto factor de potencia de entrada, ecológico y ahorrador de energía.
PF de entrada superior a 0,99 y eficiencia hasta el 96%;
Diseño modular similar paraFacil mantenimiento
Admite fuente de entrada de CA dual
Fuente de entrada de CA de CA admisible y bypass 2
Fuerte adaptabilidad ambiental
Amplio rango de voltaje y frecuencia de entrada, adaptación a todo tipo de entorno climático y geográfico.
Medidas de protección integral
La adopción de tecnología avanzada (tecnología de accionamiento IGBT, apagado suave por sobrecorriente IGBT) mejora la confiabilidad y seguridad del inversor.
Gestión inteligente de la batería(ABM)
Adopción de la gestión inteligente de la batería:
Cargador inteligente: proceso de carga de intervalo de tres etapas (corriente constante, voltaje constante, carga flotante y apagado del cargador, cuando el voltaje de la batería disminuye a un nivel inferior, el cargador se reinicia para funcionar)
Compensación de temperatura de la batería
Detección en línea del estado de la batería,
Los usuarios finales pueden configurar la corriente máxima de carga de la batería de acuerdo con las características de la batería, para evitar cualquier daño causado por la gran corriente de carga;
Prueba automática periódica de la batería, detectando oportunamente los problemas de la batería;
Arranque en frío y aire acondicionado Función de inicio
Arranque el UPS directamente a través de la batería o arranque el UPS únicamente a través de la red eléctrica.
Capacidades superiores de monitoreo de red
Puerto de comunicación (RS232, USB, etc.) que se conecta con la computadora, tarjeta SNMP opcional,
Interfaz amigableCONDUJO con alta resoluciónPantalla LCD
Paralelo hasta 8 unidades
Especificación técnica:
| Modelo | Modulación por ancho de pulso (PWM)3360X | Modulación por ancho de pulso (PWM)3390X | Modulación por ancho de pulso (PWM)33120X | ||
| Potencia nominal | 60 kVA | 90 kVA | 120 kVA | ||
| Entrada principal | |||||
| Sistema de red | 3 fases + neutro + tierra | ||||
| Voltaje de entrada nominal | 380/400/415 V CA (LL) | ||||
| Frecuencia nominal | 50/60 Hz | ||||
| Rango de voltaje de entrada | 304~478 V CA (línea a línea), carga completa 228 V~304 V CA (línea a línea), la carga disminuye linealmente según el voltaje de fase mínimo |
||||
| Rango de frecuencia de entrada | 40 Hz ～ 70 Hz | ||||
| Entrada PF | >0,99 | ||||
| Aporte distorsión armónica total | <3% (carga lineal completa) | ||||
| Entrada de derivación | |||||
| Tensión de derivación nominal | 380/400/415 V CA (línea a línea) | ||||
| Frecuencia nominal | 50/60 Hz | ||||
| Rango de voltaje | Seleccionable, predeterminado -20%～+15% Subida limitada: +10%, +15%, +20%, +25% Baja limitada: -10%, -15%, -20%, -30%, -40% |
||||
| Rango de frecuencia | Seleccionable, ±1 Hz, ±3 Hz, ±5 Hz | ||||
| Sobrecarga de bypass | 125%, funcionamiento a largo plazo 125%< carga <130%, dura más de 10 minutos 130%<carga<150%,dura más de 1 minuto >150%, dura más de 300 ms |
||||
| Producción | |||||
| Voltaje nominal del inversor | 380/400/415 V CA (línea a línea) | ||||
| Frecuencia nominal | 50/60 Hz | ||||
| Factor de potencia de salida | 1.0 | ||||
| Precisión de voltaje | ±1% | ||||
| Respuesta transitoria | <5% para carga escalonada (20% - 80% -20%) | ||||
| Recuperación transitoria | < 30 ms para carga escalonada (0% - 100% -0%) | ||||
| Tensión de salida THDu | <1% de 0% a 100% de carga lineal <5 % de carga no lineal completa según IEC/EN62040-3 |
||||
| SobrecargaCapacidad | <110%, 60 min; 110%~125%,10mín; 125%~150%,1mín; >150%,200ms |
||||
| Regulación de frecuencia | 50/60 Hz ± 0,01 % | ||||
| Rango sincronizado | Configurable, ±0,5 Hz ～ ±5 Hz, predeterminado ±3 Hz | ||||
| Velocidad de giro sincronizada | Configurable, 0,5 Hz/s ～ 3 Hz/s, predeterminado 0,5 Hz/s | ||||
| Batería y cargador | |||||
| Voltaje de la batería | ±240 VCC | ||||
| Precisión del voltaje del cargador | 1% | ||||
| Cargador de energía | máx=20% *Potencia de salida | ||||
| Eficiencia | |||||
| Operación normal | >96% | ||||
| Funcionamiento con batería | >95% | ||||
| Sistema | |||||
| Mostrar | LED + LCD + pantalla táctil | ||||
| Interfaz | RS232, RS485, USB, contacto seco programable | ||||
| Opción | Arranque en frío de batería, SNMP, AS400, kit paralelo, componentes de protección contra rayos, filtro de polvo, LBS | ||||
| Ambiental | |||||
| temperatura de operacion | 0 ～ 40 ℃ | ||||
| Temperatura de almacenamiento | -40 ～ 70 ℃ | ||||
| Humedad relativa | 0 ～ 95% Sin condenación | ||||
| Ruido (1 metro) | 65 dB al 100 % de carga, 62 dB al 45 % de carga | ||||
| Altitud | <1000 m, carga reducida un 1 % cada 100 m de 1000 a 2000 m | ||||
| Físicodatos | |||||
| Dimensiones del gabinete (An. x Pr. x Al., mm)) | 600*980*950 | 600*980*1400 | 600*980*1400 | ||
| NORTE.Peso (kg) | 170 | 231 | 266 | ||
Nota: Cualquier especificación está sujeta a cambios sin previo aviso;
