3 de baja fricción organizan UPS en línea 10KVA - 400KVA con RS232
Datos del producto:
| Lugar de origen: | China Shenzhen |
| Nombre de la marca: | HRD/OEM/ODM |
| Certificación: | CE, ISO9001:2008 |
| Número de modelo: | PV3310II, PV3320I, PV3330III, PV33200II, PV33300II, PV33400II |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | caso de madera con la plataforma |
| Tiempo de entrega: | 3 semanas después de la señal |
| Condiciones de pago: | TT |
| Capacidad de la fuente: | mes 500PCS/ |
| Garantía: | 2-3 años después del envío con el soporte técnico 10years |
|
Información detallada |
|||
| Nombre de producto: | en línea sube el sistema | Frecuencia de la tarifa: | 50 / Auto-sentido de 60 herzios |
|---|---|---|---|
| Salida PF: | 0,8 (retraso) | Eficacia de sistema (modo de ECO): | el 98% (@100%load) |
| Eficacia de sistema (modo del inversor): | el 92% (carga del @100%); el 90% @50%load; | Interfaz de comunicaciones: | RS232 estándar, opcional: RS485/MODBUS |
| Resaltar: | 3 KVA en línea suben,en línea sube el sistema,la fase 3 en línea sube con rs232 |
||
Descripción de producto

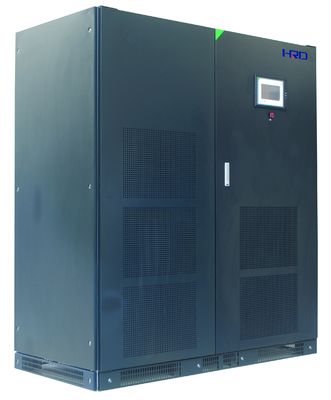

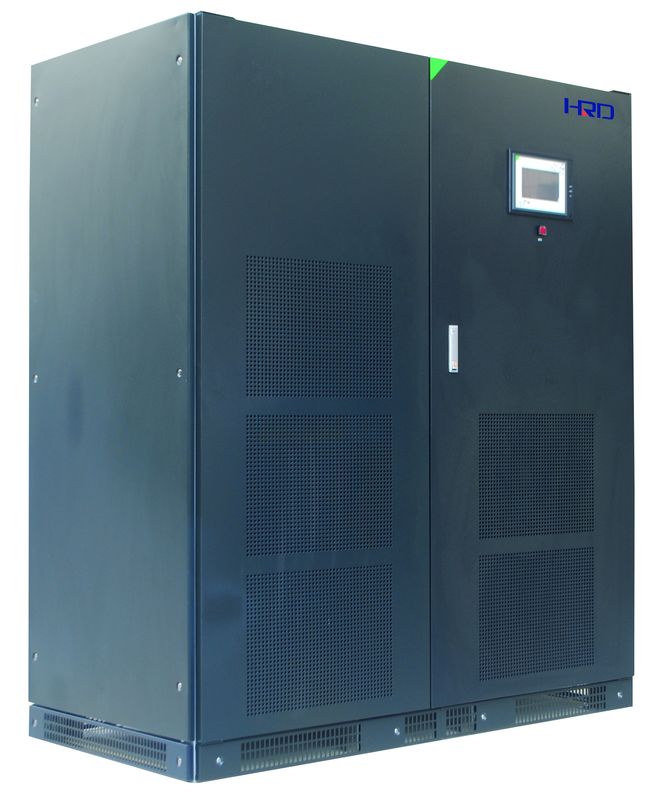

3 fase de baja fricción UPS en línea 10KVA - 400KVA con RS232
Introducción: Powervalue (Ⅱ) es DSP actualizado controlado en línea SI UPS con el transformador del aislamiento de la salida. Puede ser su escudo perfecto del poder de la capacidad grande para su carga crítica e industrial.
FUENTE DE ALIMENTACIÓN DE LA CALIDAD
La serie del HRD picovoltio (II) es una conversión en línea doble (VFI) UPS con el transformador de la salida del aislamiento, capacidad de la unidad de 10KVA a 400KVA. Es inmune a las interferencias en la línea de suministro de energía eléctrica pues tiene filtros especiales de entrada y de la salida. El mundo que lleva tecnología de DSP, con el procesador de alta velocidad 32bits de DSP, se adopta estabilidad del sistema de garantía a la alta y a dar la fuente de potencia de salida estable para toda clase de carga dura.
USO PERFECTO: Centro de datos, telecomunicaciones, finanzas, tráfico, defensa, médico medios y grandes, educación, energía, fabricación, industria, etc.
CONFIABILIDAD MÁXIMA
El dispositivo avanzado de la tecnología del DPS mejora considerablemente confiabilidad, puesto que una reducción en componentes electrónicos baja la probabilidad de averías. El control numérico es proporcionado por el microprocesador que, en el picovoltio (II) la serie controla todos los parámetros internos, confiabilidad y funcionamiento así cada vez mayores. Paralelamente las conexiones, control numérico aseguran la balanza de las corrientes, que cambian generalmente en un cierto plazo debido a los fenómenos tales como vibraciones y temperatura, entre las unidades de UPS y el intercambio de información sin la necesidad de la adaptación manual. MTBF >200,000h.PV (se ha diseñado II) para poderlo conectar paralelamente incluso después la instalación de la primera unidad. La disponibilidad del poder puede ser gracias crecientes a las diversas configuraciones disponibles por ejemplo la configuración paralela, la función dual del autobús y el sistema de autobuses dual dinámico.
PROCESADOR DE ALTA VELOCIDAD DE DSP: Asegurando la operación más rápida y estable
CARGA HECHA SALIR DEL DESEQUILIBRIO DEL 100%
Sube puede aceptar la carga del desequilibrio de 3phase el 100% para satisfacer clases de configuración de la carga.
Función de ECO: bajo buena condición del poder, UPS puede trabajar en el modo de ECO, alcance el 98% de la eficacia, verde y ahorro de energía;
UPS PARA LAS CARGAS INDUSTRIALES
Picovoltio-más con su capacidad fuerte de la sobrecarga, haga salir el aislamiento galvánico y la distorsión actual armónica baja, es la solución ideal para los usos industriales.
Los gracias a la alta batería actual, serie del más del picovoltio son convenientes de trabajar con los bancos grandes de la batería pues puede garantizar la recarga en 10 horas recomendadas tan por el fabricante de la batería.
FLEXIBILIDAD DE FUNCIONAMIENTO: Todas las potencias del picovoltio (II) la serie se puede también utilizar como convertidores de frecuencia 50 a 60 herzios y vice versa.
EL PANEL COLORIDO DE MULTIFUCTIONAL
El panel multifuncional colorido de 7 pulgadas permite la operación fácil y humanizada de UPS. Da el acceso a los parámetros más importantes: situación y alarmas, comandos de control, entrada, salida, medidas de la batería (poder, corriente, voltaje, frecuencia y temperatura) y ajustes. El picovoltio (II) el sistema de los diagnósticos de las series incluye hasta 128 alarmas o mensajes permitiendo la identificación exacta y detallada de cualquier acontecimiento.
Gestión avanzada de la batería (ABM)
La gestión óptima de la batería incluye:
- Prueba periódica de la batería, y automáticamente transferencia entre el alza que carga y flotar la carga para prolongar vida útil de la batería
- Automáticamente ajuste del actual de carga de la batería según capacidad de la batería
- Remuneración de temperatura de la recarga (opcional)
- Exhibición restante del tiempo de respaldo
SEGURIDAD MÁXIMA PARA LOS PERSONALES
El dispositivo de protección trasero de la alimentación previene cualquier alimentación de la parte posterior del voltaje en el tablero de distribución por aguas arriba, así asegurando la seguridad de los personales del mantenimiento.
CONEXIÓN DE CABLE DE ACCESO FRONTAL Y CONVENIENTE COMPLETA
El acceso frontal completo está para todo el poder y componentes electrónicos, que reduce el espacio requerido y por lo tanto reduce los costes de la instalación.
Configurado con la conexión de cable superior e inferior
COMUNICACIÓN PERSONA-MÁQUINA PERFECTA
El software del monitor de UPS exhibe la información más importante tal como la entrada y el voltaje de salida, la carga se aplicó, el tiempo de respaldo, el etc. restantes, bajo la forma de gráficos de barra. El software puede proporcionar la información incluso en caso de fracaso, en apoyo de los diagnósticos de faltas. El software del monitor de UPS se puede utilizar para programar el cierre automático de todos los sistemas abiertos en caso de negro prolongado hacia fuera. El más del picovoltio puede también actuar con un agente de la red para los usos en redes del LAN o de WAN.
UPS contiene los interfaces de hardware siguientes:
- Interfaz de RS232 /RS485,
- Contactos secos: punto bajo de la batería, descarga de la batería, puente/avería
- Contacto del EPO (estado de excepción apagado) para el cierre de UPS usando el botón remoto de la emergencia.
- Tarjeta del SNMP (opcional)
PARALELO AVANZADO
Paralelo máximo hasta 8 unidades y compartir el paralelo común de la batería pack.10-80kva con la tarjeta paralela solamente; 100kva-400kva, la tarjeta paralela con reactancia del tejedor y diversa capacidad UPS pueden ser también ser paralelos;
SISTEMA DE AUTOBUSES DUAL DINÁMICO
Dos sistemas independientes fijados en la configuración de autobús dual se pueden combinar juntos en cualquier momento para la extensión o el mantenimiento de sistema. Esto proporciona mucha flexibilidad en su instalación en caso de mantenimiento o cuando es necesario cambiar el nivel de la redundancia de ambos sistemas.
REGISTRO DE EVENTOS: 1000 acontecimientos históricos pueden ser ahorrados, que es fácil para remontar sube la situación de la operación y útil para el mantenimiento
Especificación técnica:

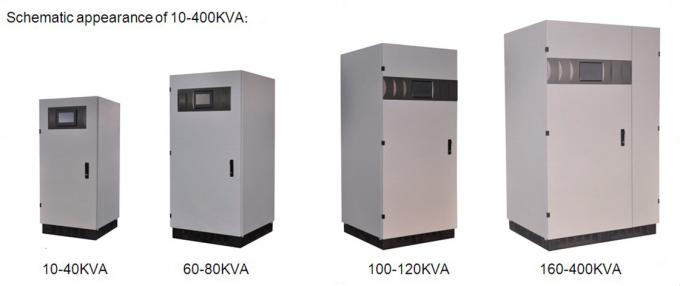

1) Especificación 10-120KVA:
|
Modelo |
PV3310ii |
PV3315ii |
PV3320ii |
PV3330ii |
PV3340ii |
PV3360ii |
PV3380ii |
PV33100ii |
PV33120ii |
||||||||
|
Capacidad |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
60KVA |
80KVA |
100KVA |
120KVA |
||||||||
|
sistema |
|||||||||||||||||
|
Salida PF |
0,8 (retraso) |
||||||||||||||||
|
Eficacia de sistema (modo del inversor) |
el 92% (carga del @100%); el 90% @50%load; |
||||||||||||||||
|
Eficacia de sistema (modo de ECO) |
el 98% (@100%load) |
||||||||||||||||
|
Corriente máxima de la salida |
100 (mA) |
||||||||||||||||
|
MTBF |
Sobre 200,000hours |
||||||||||||||||
|
Contacto seco |
Estándar: 3 tipos señal (PALO. bajo, modo de la batería, puente /failure); Opcional: contacto seco 14; salida: 12Vdc 80mA |
||||||||||||||||
|
Interfaz de comunicaciones |
RS232 estándar, opcional: RS485/MODBUS |
||||||||||||||||
|
Temperatura de la operación |
0 ~ °C 40 |
||||||||||||||||
|
Humedad |
el 95% (no-condense) |
||||||||||||||||
|
Enfriamiento |
Aire a presión (velocidad que varía según el por ciento de la carga) |
||||||||||||||||
|
Altitud máxima |
Dentro del 1000m (cada 100increase, disminución -1% de la capacidad), los 4000m máximos |
||||||||||||||||
|
Ruido (DB) |
52 ~ 58 |
||||||||||||||||
|
Protección del IP (EN 60529) |
IP20 |
||||||||||||||||
|
Manera de la entrada-salida |
/rear inferior |
||||||||||||||||
|
Estándar de seguridad |
seguridad: GB4943, EN 50091-1; EMI: GB7260.2, GB/T 17626.2~5EMC, EN 50091-2 |
||||||||||||||||
|
Físico |
|||||||||||||||||
|
W *D*H (milímetro) |
600*600*1280 |
800*800*1480 |
800*800*1800 |
||||||||||||||
|
Peso (kilogramos) |
195 |
210 |
220 |
305 |
340 |
500 |
600 |
800 |
950 |
||||||||
|
Entrada de la CA |
|||||||||||||||||
|
Voltaje clasificado |
Trifilar trifásico 380/400/415VAC |
||||||||||||||||
|
Gama de voltaje entrado |
± 15% - ± los 25% ajustables) |
||||||||||||||||
|
Frecuencia de la tarifa |
50 / Auto-sentido de 60 herzios |
||||||||||||||||
|
Gama de frecuencia |
50/60Hz+/-5Hz |
||||||||||||||||
|
Función suave entrada del comienzo |
0 - 100%, 10-300s (settable) |
||||||||||||||||
|
Factor de la energía entrada |
0,99 accesibles (más el filtro armónico) |
||||||||||||||||
|
Componente armónico actual entrado (THDi) |
Poder <5> |
||||||||||||||||
|
Corriente entrada máxima [A] |
18 |
27 |
36 |
54 |
72 |
108 |
144 |
180 |
216 |
||||||||
|
La característica de salida del rectificador |
|||||||||||||||||
|
Mantenga el voltaje (20°C) |
Tipo 1 y 2 de la batería: V =435Vdc (2,266 x eléctricos) |
||||||||||||||||
|
Tipo 3 de la batería: V =424Vdc (2,21 x eléctricos) |
|||||||||||||||||
|
Tipo 0 de la batería: el valor del voltaje entre el tipo 1and 2, Gama de regulación del voltaje: V =400~460Vdc |
|||||||||||||||||
|
Tensión de carga (20°C) |
Tipo 1 y 2 de la batería: V (%recharging<95> |
||||||||||||||||
|
Tipo 3 de la batería: V (%recharging<95> |
|||||||||||||||||
|
Tipo 0 de la batería: el valor del voltaje entre el tipo 1and 2, Gama de regulación del voltaje: V =400~460Vdc |
|||||||||||||||||
|
La tensión de carga más alta |
445V |
||||||||||||||||
|
La exactitud de la regulación de voltaje de salida del cargador |
el 1% |
||||||||||||||||
|
Componente del voltaje de ondulación de DC |
el ≤1% |
||||||||||||||||
|
Batería |
|||||||||||||||||
|
Número de unidad (voltaje clasificado) |
384VDC (360-384v, a elección) |
||||||||||||||||
|
Configuraciones actuales de carga |
0.1C (capacidad de la batería) |
||||||||||||||||
|
El voltaje del final de la descarga de la batería |
Tipo 1,2 y 3 de la batería: corriente derivada sin carga, V min=346 [C.C. de V] |
||||||||||||||||
|
Tipo 1,2 y 3 de la batería: capacidad del =Ah de la corriente de salida, V min=316 [V C.C.] |
|||||||||||||||||
|
Tipo 1,2 y 3 de la batería: capacidad del >Ah de la corriente de salida, V min=306 [V C.C.] |
|||||||||||||||||
|
Tipo 0 de la batería: la fábrica fijó los valores predeterminados, V min=320 [la C.C. de V] Gama de regulación: Minuto =300~360 [C.C. de V de V] |
|||||||||||||||||
|
Salida del inversor |
|||||||||||||||||
|
Capacidad clasificada [KVA] |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
||||||||
|
Poder clasificado [kilovatios] |
8 |
12 |
16 |
24 |
32 |
48 |
64 |
80 |
96 |
||||||||
|
Voltaje clasificado [V] |
De cuatro cables trifásico 380/400/415VAC |
||||||||||||||||
|
Actual clasificado [A] |
12 |
18 |
24 |
36 |
48 |
72 |
96 |
120 |
144 |
||||||||
|
Ajuste del voltaje de la fase |
200 ~ 244 V (tablero de control) |
||||||||||||||||
|
Factor máximo |
3:1 |
||||||||||||||||
|
Forma de onda |
Onda sinusoidal |
||||||||||||||||
|
Desplazamiento de fase del voltaje (grados) carga equilibrada del 100% |
± 1' |
||||||||||||||||
|
Desplazamiento de fase del voltaje (grados) carga desequilibrada del 100% |
± 2' |
||||||||||||||||
|
Diferencia del voltaje de la fase carga de la balanza del 100% |
± el 1% |
||||||||||||||||
|
Diferencia del voltaje de la fase carga desequilibrada del 100% |
± el 3% |
||||||||||||||||
|
Contenido armónico total (THD v) carga linear del 100% |
<2> |
||||||||||||||||
|
Contenido armónico total (THD v) carga no lineal del 100% |
<5> |
||||||||||||||||
|
Estabilidad de estado estacionario del voltaje |
± el 1% |
||||||||||||||||
|
Respuesta transitoria del voltaje |
± el 5% dentro de 10ms |
||||||||||||||||
|
Frecuencia clasificada |
Lo mismo como entrada |
||||||||||||||||
|
Estabilidad de la frecuencia |
Cuando es asincrónico, ± el 0.5%; sincronización, ± el 2% (puede ser fijado al ± 1~ el 5%, por la operación del panel) |
||||||||||||||||
|
Sobrecarga |
600'/10'/1' (110/125/150% corriente clasificada) |
||||||||||||||||
|
Cortocircuito 0.1s |
Entrada doble |
||||||||||||||||
|
Eficacia del inversor (carga 100%) |
el 98% |
||||||||||||||||
|
Puente |
|||||||||||||||||
|
Capacidad clasificada [KVA] |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
||||||||
|
Voltaje clasificado [V] |
De cuatro cables trifásico 380/400/415VAC |
||||||||||||||||
|
Gama de voltaje entrado |
± 15% (puede ser ajustado desde el ± 10% del panel de control, el ± el 20%) |
||||||||||||||||
|
Frecuencia clasificada [Herzios] |
50 / 60 |
||||||||||||||||
|
Gama de frecuencia |
± el 2% (puede ser ajustado desde el ± el 5% del panel de control) |
||||||||||||||||
|
“ENCENDIDO” (modo de Eco, el interruptor de puente al inversor) tiempo de transferencia EN MODO ESPERA |
2~5ms |
||||||||||||||||
|
Tiempo de transferencia del inversor/de puente |
<1ms> |
||||||||||||||||
|
Sobrecarga |
10'/1'/18" (150/175/200% corriente clasificada) |
||||||||||||||||
|
Configuración estándar |
Protección del flujo de la alimentación, puente aislado independientemente |
||||||||||||||||
2) tabla de parámetro de la especificación de producto 160-400KVA:
|
Modelo |
PV33160 ii |
PV33200 ii |
PV33250 ii |
PV33300 ii |
PV33350 ii |
PV33400 ii |
||||||||||||||||||
|
Capacidad |
160KVA |
200KVA |
250KVA |
300KVA |
350KVA |
400KVA |
||||||||||||||||||
|
pulso 6 |
pulso 12 |
pulso 6 |
pulso 12 |
pulso 6 |
pulso 12 |
pulso 6 |
pulso 12 |
pulso 6 |
pulso 12 |
pulso 6 |
pulso 12 |
|||||||||||||
|
Parámetro de sistema |
||||||||||||||||||||||||
|
Factor de potencia de salida |
0,8 (retraso) |
|||||||||||||||||||||||
|
Eficacia total (modelo normal) Carga 100% |
el 94% |
|||||||||||||||||||||||
|
Carga el 50% |
el 92% |
|||||||||||||||||||||||
|
Eficacia total: (Modo de ECO) Carga 100% |
el 98% |
|||||||||||||||||||||||
|
Corriente máxima de la salida (mA) |
100 |
|||||||||||||||||||||||
|
Modelo económico espera |
Funciones estándar |
|||||||||||||||||||||||
|
Horario de Greenwich antes del fracaso (MTBF) |
Sobre 200.000 horas |
|||||||||||||||||||||||
|
Señal del contacto seco |
Señal de control del estándar tres (punto bajo de la batería, descarga de la batería, puente/avería); Señal de control opcional 14; salida 12Vdc 80mA |
|||||||||||||||||||||||
|
Puerto de los monitores de computadora |
S232 estándar, ODBUS opcional |
|||||||||||||||||||||||
|
Temperatura de funcionamiento |
0 ~ °C 40 |
|||||||||||||||||||||||
|
Humedad relativa máxima |
el 95% (sin condensación) |
|||||||||||||||||||||||
|
Enfriamiento |
Ventilación forzada (velocidad de la fan que cambia con la carga) |
|||||||||||||||||||||||
|
Altitud máxima |
máximo los 4000m del poder clasificado del 1000m (el 100m de levantamiento un 1% más bajo) |
|||||||||||||||||||||||
|
DB del ruido |
54 ~ 62 |
|||||||||||||||||||||||
|
Clase de la protección (EN 60529) |
IP20 |
|||||||||||||||||||||||
|
Entrada y mercado de la manera del alambre |
/rear inferior |
|||||||||||||||||||||||
|
Estándar de seguridad |
Seguridad: GB4943, EN 50091-1; compatibilidad electromágnetica: GB7260.2, GB/T 17626.2~5EMC, EN 50091-2 |
|||||||||||||||||||||||
|
Parámetro físico |
||||||||||||||||||||||||
|
Ancho (milímetros) |
1100 |
1400 |
1100 |
1400 |
1400 |
1400 |
1400 |
1400 |
1600 |
1600 |
1600 |
1600 |
||||||||||||
|
Deep*high (milímetros) |
800*1800 |
1000*2000 |
1100*2000 |
|||||||||||||||||||||
|
Peso (kilogramos) |
1200 |
1550 |
1350 |
1750 |
1500 |
1950 |
1650 |
2150 |
1850 |
2400 |
2100 |
2700 |
||||||||||||
|
Las características del rectificador de la entrada |
||||||||||||||||||||||||
|
Voltaje clasificado |
Trifilar trifásico 380/400/415VAC |
|||||||||||||||||||||||
|
Gama del voltaje |
± 15% (± los 25% ajustables) |
|||||||||||||||||||||||
|
Frecuencia clasificada |
50 / Identificación automática de 60 herzios |
|||||||||||||||||||||||
|
Gama de frecuencia |
45 ~ 65 |
|||||||||||||||||||||||
|
Energía entrada función lenta del comienzo |
Sí, 0 - 100%, se puede fijar a 10-300 segundos |
|||||||||||||||||||||||
|
Cosφ de los factores de la energía entrada |
0,99 accesibles (más el filtro armónico) |
|||||||||||||||||||||||
|
Componente armónico actual entrado (THDi) |
poder<5> |
|||||||||||||||||||||||
|
Corriente de Max.input [A] |
250 |
315 |
400 |
500 |
550 |
630 |
||||||||||||||||||
|
La característica de salida del rectificador |
||||||||||||||||||||||||
|
Mantenga el voltaje (20°C) |
Tipo 1 y 2 de la batería: V =435Vdc (2,266 x eléctricos) |
Tipo 1 y 2 de la batería: V =544Vdc (2,266 x eléctricos) |
||||||||||||||||||||||
|
Tipo 3 de la batería: V =424Vdc (2,21 x eléctricos) |
Tipo 3 de la batería: V =530Vdc (2,21 x eléctricos) |
|||||||||||||||||||||||
|
Tipo 0 de la batería: el valor del voltaje entre el tipo 1 y 2, Gama de regulación del voltaje: V =400~460Vdc |
Tipo 0 de la batería: el valor del voltaje entre el tipo 1 y 2, gama de regulación del voltaje: V =500~575Vdc |
|||||||||||||||||||||||
|
Tensión de carga (20°C) |
Tipo 1 y 2 de la batería: V (%recharging<95> |
Tipo 1 y 2 de la batería: V (%recharging<95> =557Vdc (2,32 x eléctricos) |
||||||||||||||||||||||
|
Tipo 3 de la batería: V (%recharging<95> |
Tipo 3 de la batería: V (%recharging<95> =576Vdc (2,4 x eléctricos) |
|||||||||||||||||||||||
|
Tipo 0 de la batería: el valor del voltaje entre el tipo 1 y 2, Gama de regulación del voltaje: V =400~460Vdc |
Tipo 0 de la batería: el valor del voltaje entre el tipo 1 y 2, gama de regulación del voltaje: V =500~575Vdc |
|||||||||||||||||||||||
|
La tensión de carga más alta |
445V |
556V |
||||||||||||||||||||||
|
La exactitud de la regulación de voltaje de salida del cargador |
el 1% |
|||||||||||||||||||||||
|
Componente del voltaje de ondulación de DC |
el ≤1% |
|||||||||||||||||||||||
|
Batería |
||||||||||||||||||||||||
|
Número de unidad (voltaje clasificado) |
192 unidades (384VDC) |
240 unidades (480VDC) |
||||||||||||||||||||||
|
Configuraciones actuales de carga |
0,1 C (capacidad de la batería) |
|||||||||||||||||||||||
|
El voltaje del final de la descarga de la batería |
Tipo 1,2 y 3 de la batería: corriente derivada sin carga, Vmin=346 [C.C. de V] |
Tipo 1,2 y 3 de la batería: corriente derivada sin carga, Vmin=433 [C.C. de V] |
||||||||||||||||||||||
|
Batería type1,2 y 3: capacidad del =Ah de la corriente de salida, Vmin=316 [C.C. de V] |
Tipo 1,2 y 3 de la batería: capacidad del =Ah de la corriente de salida, Vmin=395 [C.C. de V] |
|||||||||||||||||||||||
|
Tipo 1,2,3 de la batería: capacidad del >Ah de la corriente de salida, Vmin=306 [C.C. de V] |
Tipo 1,2 y 3 de la batería: capacidad del >Ah de la corriente de salida, Vmin=383 [C.C. de V] |
|||||||||||||||||||||||
|
Tipo 0 de la batería: la fábrica fijó los valores predeterminados, gama de regulación Vmin=320 [VDC]: Vmin =300~360V [C.C. de V] |
Tipo 0 de la batería: la fábrica fijó los valores predeterminados, [C.C. de V] gama de regulación Vmin=400: Vmin =375~450V [C.C. de V] |
|||||||||||||||||||||||
|
Salida del inversor |
||||||||||||||||||||||||
|
Capacidad clasificada [KVA] |
160 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||||||
|
Poder clasificado [kilovatios] |
128 |
160 |
200 |
240 |
280 |
320 |
||||||||||||||||||
|
Voltaje clasificado [V] |
De cuatro cables trifásico 380/400/415VAC |
|||||||||||||||||||||||
|
Actual clasificado [A] |
195 |
243 |
304 |
365 |
426 |
486 |
||||||||||||||||||
|
Ajuste del voltaje de la fase |
200 ~ 244 V (tablero de control) |
|||||||||||||||||||||||
|
Factor máximo |
3:1 |
|||||||||||||||||||||||
|
Forma de onda |
Onda sinusoidal |
|||||||||||||||||||||||
|
Desplazamiento de fase del voltaje (grados) carga equilibrada del 100% |
± 1' |
|||||||||||||||||||||||
|
Desplazamiento de fase del voltaje (grados) carga desequilibrada del 100% |
± 2' |
|||||||||||||||||||||||
|
Diferencia del voltaje de la fase carga de la balanza del 100% |
± el 1% |
|||||||||||||||||||||||
|
Diferencia del voltaje de la fase carga desequilibrada del 100% |
± el 3% |
|||||||||||||||||||||||
|
Contenido armónico total (THD v) carga linear del 100% |
<2> |
|||||||||||||||||||||||
|
Contenido armónico total (THD v) carga no lineal del 100% |
<5> |
|||||||||||||||||||||||
|
Estabilidad de estado estacionario del voltaje |
± el 1% |
|||||||||||||||||||||||
|
Respuesta transitoria del voltaje |
± el 5% dentro de 10ms |
|||||||||||||||||||||||
|
Frecuencia clasificada |
Lo mismo como entrada |
|||||||||||||||||||||||
|
Estabilidad de la frecuencia |
Cuando es asincrónico, ± el 0.5%; sincronización, ± el 2% puede ser fijado al ± 1~ el 5%, por la operación del panel) |
|||||||||||||||||||||||
|
Sobrecarga |
600'/10'/1' (110/125/150% corriente clasificada) |
|||||||||||||||||||||||
|
Cortocircuito 0.1s |
Entrada doble |
|||||||||||||||||||||||
|
Eficacia del inversor (carga 100%) |
el 98% |
|||||||||||||||||||||||
|
Puente |
||||||||||||||||||||||||
|
Capacidad clasificada [KVA] |
160 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||||||
|
Voltaje clasificado [V] |
De cuatro cables trifásico 380/400/415VAC |
|||||||||||||||||||||||
|
Gama de voltaje entrado |
± 15% (puede ser ajustado desde el panel± 10% del control, el ± el 20%) |
|||||||||||||||||||||||
|
Frecuencia clasificada [Herzios] |
50 / 60 |
|||||||||||||||||||||||
|
Gama de frecuencia |
± el 2% (puede ser ajustado desde el panel± el 5% del control) |
|||||||||||||||||||||||
|
“ENCENDIDO” (modo económico, el interruptor de puente al inversor) tiempo EN MODO ESPERA de la conversión |
2~5ms |
|||||||||||||||||||||||
|
Tiempo de transferencia del inversor/de puente |
<1ms> |
|||||||||||||||||||||||
|
Sobrecarga |
10'/1'/18" (150/175/200% corriente clasificada) |
|||||||||||||||||||||||
|
Configuración estándar |
Protección del flujo de la alimentación, puente aislado independientemente |
|||||||||||||||||||||||
NOTA: 120VAC la red eléctrica 10-200kva está disponible;
